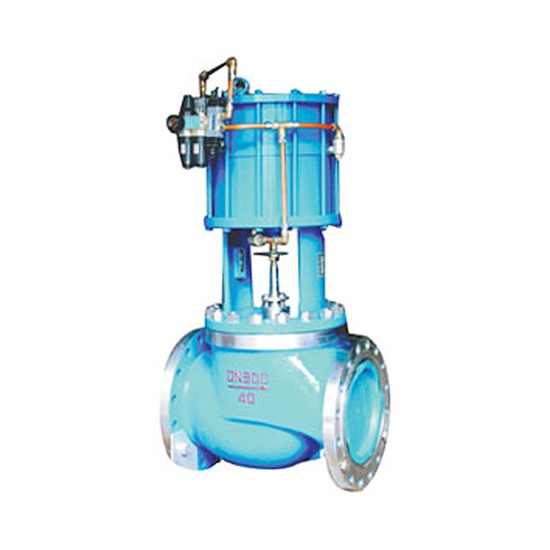

ZQGP氣動活塞快速切斷閥

•

型號：ZQGP

技術參數：

ZQGP氣動活塞快速切斷閥填料：V型聚四氟乙烯（F4）、柔性石墨
墊片：增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
O型密封圈：耐油橡膠
彈簧：60Si2Mn
推桿：2Cr13

• 技術參數
• 安裝尺寸
• 型號說明

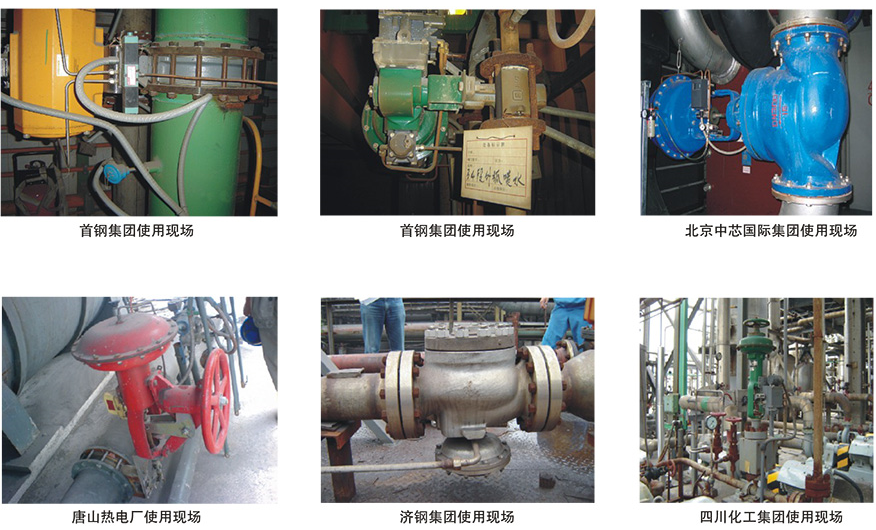

• 應用案例
• 下載文檔

ZQGP型氣動快速切斷閥由國內推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎 結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。

主要零件材料

材料代號		C（WCB）	P（304）	R（316）
主要 零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、
	墊片	增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
	O型密封圈	耐油橡膠
	彈簧	60Si2Mn
	推桿	2Cr13
	手輪	HT200
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	適用溫度	硬密封：-30～+450℃ 軟密封：-30～+180℃

主要技術參數

公稱通徑 mm	20	25	40		50	65	80	100	150		200
閥座直徑 mm	20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540
公稱壓力 MPa	1.6 ； 4.0 ； 6.4
行 程 mm	10		16			25		30	40		60
流量特性	快 開
執行器型號	ZSPA/B-1、ZSNA/B-1					ZSPA/B-2、ZSNA/B-2			ZSPA/B-3、ZSNA/B-3
作用形式	單作用型/雙作用型
氣源壓力MPa	0.4-0.7
泄漏量	軟密封:O泄漏；硬密封：10-5×閥的額定容量
切斷時間S	0.5		1			1.5		2	3		4

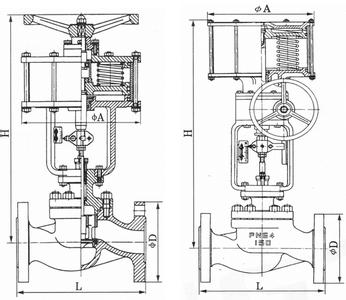

配用附件：電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構外形尺寸

DN(mm)	H(mm)	Hg(mm)	ФA(mm)	ФD(mm)		L(mm)
				PN1.6	PN6.4	PN1.6	PN6.4
25	410	580	196	115	135	184	210
40	514	684	266	150	165	222	251
50	520	690	266	165	175	254	286
65	694	904	348	185	200	276	311
80	696	906	348	200	210	298	337
100	709	919	348	220	250	352	394
150	1186	1146	486	285	340	451	508
200	1208	1468	486	340	405	600	650

訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料 6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥

相關產品

產品與服務Prodoct

• 電動調節閥
• 氣動調節閥
  • 快裝高性能氣動調節閥（新品）
  • CV3000氣動調節閥系列
  • 精小型氣動調節閥系列
• 自力式調節閥
• 快速切斷閥
• V型偏心旋轉閥
• 電站調節閥
• 特種調節閥
  • 特種合金調節閥
  • 特種襯氟調節閥（襯氟防腐）
  • 特種專用閥（進口調節閥）
• 球閥系列
• 蝶閥系列
• 閘閥系列
• 止回閥

• 關于新歐 公司簡介
  企業文化
  發展愿景
  新歐榮譽
  聯系方式

• 工廠設備 新歐工廠
  生產設備
  生產體系

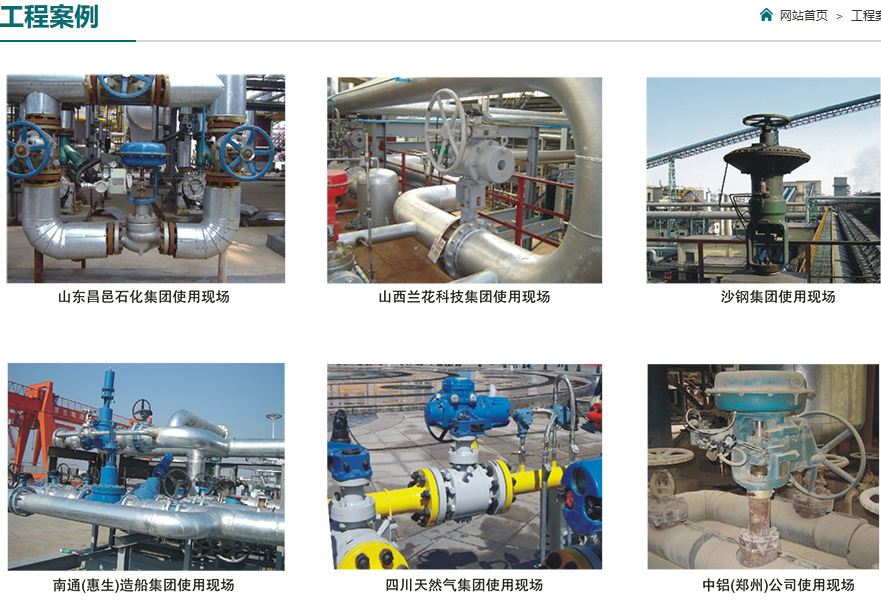

• 工程案例 工程系統案例
