產品詳情

當前位置:首頁電動調節閥

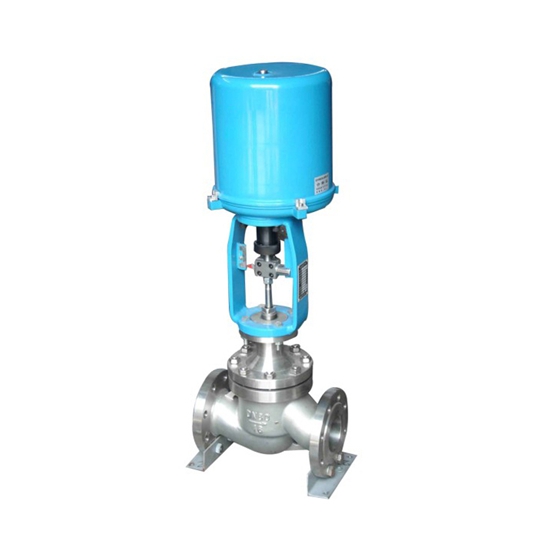

ZDLQX電動三通調節閥

關注次數:
型號:ZDLQX
技術參數:

ZDLQ、ZDLX系列電子式電動三通調節閥是由3610L列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統,無需另配伺服放大器,有播入信號及電 源可控制運轉,接線簡單。調節機構有合流和分流兩種作用方式,在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。

電動三通調節閥概述

ZDLQ、ZDLX系列電子式電動三通調節閥是由3610L列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統,無需另配伺服放大器,有播入信號及電 源可控制運轉,接線簡單。調節機構有合流和分流兩種作用方式,在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。

電動三通調節閥主要技術參數

公稱通徑

25

32

40

50

65

80

100

125

150

200

250

300

閥座通徑mm

25

32

40

50

65

80

100

125

150

200

250

300

額定KV

8.5

13

21

34

53

85

135

210

340

535

800

1280

公稱壓力(MPa)

1.6、2.5、4.0、6.4

行程(mm)

16

25

40

60

100

配電動執行

機構型號

361LSA-20

361LSB-30

361LSB-50

361LSB-65

361LSB-99

輸入倍號

4-20mADC、1-5VDC

電源

AC220V 50HZ

固有流量特性

線性、等百分比、快開

固有調比

30:1

泄漏等級

IV

法蘭尺寸

符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準

閥體材質

WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等

閥芯材質

304、316、420、鈦、鎳、哈氏合金、Monel等

工作溫度℃

-40~230

系列類型

常溫型、中溫型、波紋管密封型

注:本公司生產的三通調節閥通徑至DN400

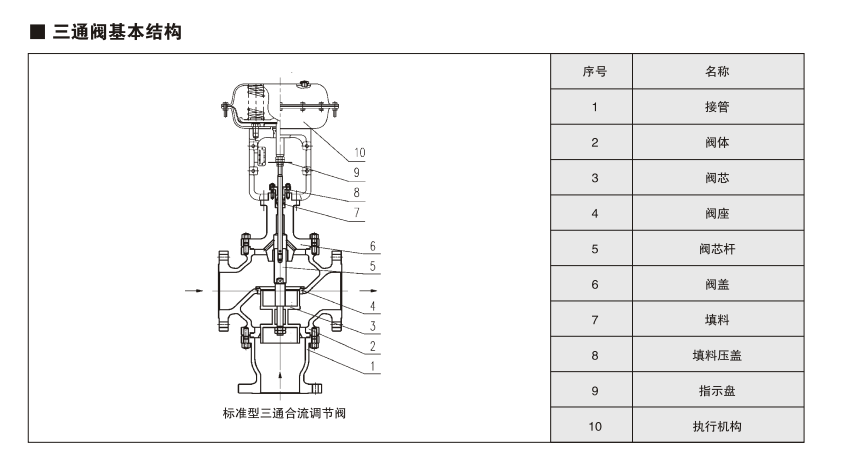

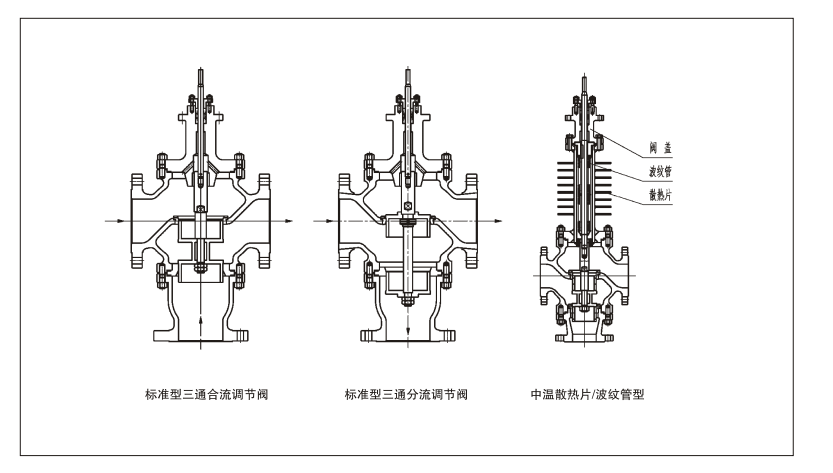

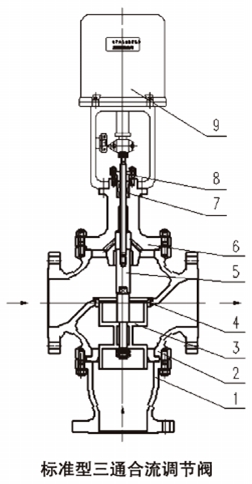

電動三通調節閥基本結構

序號

1

2

3

4

5

6

7

8

填料壓蓋

9

執行機構

電動三通調節閥技術參數:

型號

額定輸出力

速度mm/s

技術參數

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08

361LXA-08

1000

800 800

0.25

4.2 4.2

電源;AC220V 50HZ

輸入信號:DC4-20mA DC1-5V

(信號線用屏蔽線) 輸出信號:DC4-20mA 防護等級:IP67

帶手輪

電源:AC220V 50Hz

輸入信號:DC4-20mA DC1-5V

(信號線用屏蔽線) 輸出信號:DC4~20mA

防護等級:IP65

隔爆標志Exd ll

帶手柄

202

361LSA-20

361LXA-20

2000

2000 2000

0.50

2.1 2.1

204

361LSA-30

361LXA-30

4500

3000 3000

0.50

3.5 3.5

208

361LSA-50

361LXA-50

8000

5000 5000

1.00

1.7 1.7

312

361LSC-65

12000

6500

0.60

2.8

320

361LSC-99

20000

10000

1.0

2.0

注:其它可選電動執行機構:揚州西門子、英國羅托克等

電動三通調節閥性能指標

項目

指標值

基本誤差%

配361L±2.5;;配PSL±1.0

回差%

配361L±2.0;;配PSL 1.0

死區%

配361L±3.0配PSL 1.0

始終點偏差%

電開

始點

±2.5

終點

±2.5

電關

始點

±2.5

終點

±2.5

可調范圍

50: 1

額定行程偏差%

+2.5

泄漏量

符合JB/T7387-94 IV級 小于閥的額定容量x10 -4

電動三通調節閥外形尺寸及重量


公通通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

803

PN64

200

200

240

265

295

320

370

440

475

570

752

819

H1

135

152

165

180

200

220

222

265

322

362

508

563

A

225

310

H常溫

555

561

660

675

863

868

872

905

920

950

1203

1265

H中溫型

707

709

812

827

1027

1032

1036

1120

1135

1165

1485

1557

重量

(PN64常溫)

50

55

70

78

110

120

150

180

310

410

650

810


電動三通調節閥外形尺寸及重量


公通通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

803

PN64

200

200

240

265

295

320

370

440

475

570

752

819

H1

135

152

165

180

200

220

222

265

322

362

508

563

A

225

310

H常溫

555

561

660

675

863

868

872

905

920

950

1203

1265

H中溫型

707

709

812

827

1027

1032

1036

1120

1135

1165

1485

1557

重量

(PN64常溫)

50

55

70

78

110

120

150

180

310

410

650

810
