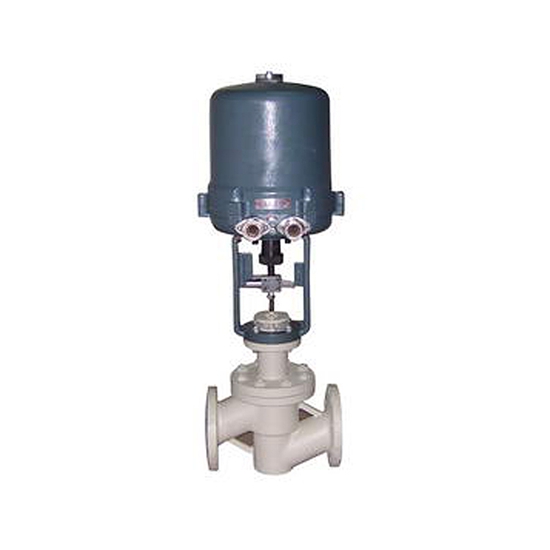

ZDLPF電動襯氟單座調節閥909

關注次數：

型號：

技術參數：

ZDLPF電動襯氟單座調節閥909特點
耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏

概述
ZDLPF46型電子式電動襯氟單座調節閥是由381L系列電子式執行機構和直通單座襯氟閥組成。該執行機構采用一體化的電子控制器模塊，無需另配伺服放大器，且輸出力大；閥體接觸介質的部位均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46)，又采用聚四氟乙稀波紋管密封，因而該閥廣泛適用于化工，石油，冶金，醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒及揮發等氣體、液體、介質的過程控制。

特點
耐腐蝕：閥體內腔、閥芯、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕
密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏
泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于Ⅳ級標準

主要零件材料

公稱通徑mm		DN15-DN300
材料代號		C（WCB）	P（304）	R（316）
主要零件	閥體、閥蓋	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	閥芯、閥座	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni9Ti（304）或司鈦萊合金堆焊	1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
	墊片	增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片
	推桿、襯套	2Cr13
適用工況	適用介質	水蒸汽油品類氣液體	硝酸堿類腐蝕性氣液體	醋酸類等腐蝕性氣液體
	常溫型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高溫型	-30～+450℃	-40～+500℃	-40～+500℃
	低溫型		-40～-60℃、 -60～-100℃

主要技術參數
公稱通徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量
系數Kv 單座 5 8 12 20 32 50 80 120 200 280 450 800 1200
雙座 10 16 25 40 63 100 160 250 400 630 1000 1600
額定行程L（mm） 10 16 25 40 60 100
執行器型號 3810L 381LS-8 381LS-20 381LS-30 381LS-50 381LS-65 381LS-99
PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL325
防爆型 381LX-20 381LX-30 381LX-50 381LX-65 381LX-99
電源電壓 AC220V 50Hz
信號范圍 4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式電開式（K）型、電關式（B）型
故障狀態時全開、全關、自鎖保位
流量特性等百分比、直線、快開性
允許泄漏量（L/h）單座閥：≤10-4×閥的額定容量；雙座閥：≤10-3×閥的額定容量
固有可調比R 50:1
公稱壓力PN(MPa) 1.6 2.5 4.0 6.4
