產品詳情

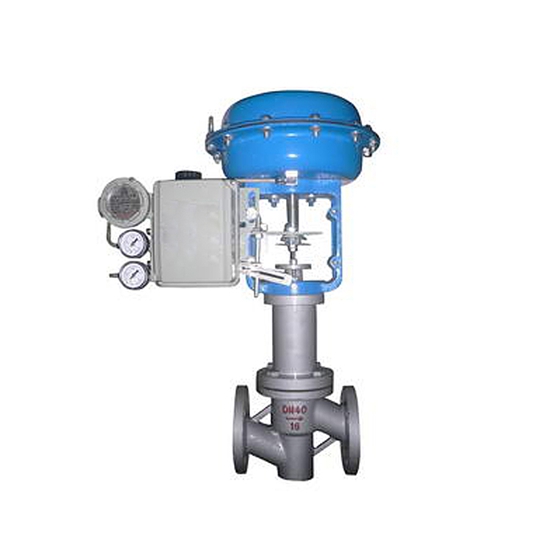

ZJHPFW氣動波紋管襯氟單座調節閥

關注次數：

型號：

技術參數：

ZJHPFW氣動波紋管襯氟單座調節閥由于波紋管元件本身變形性和抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。

ZJHPFW氣動波紋管襯氟單座調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和不錯的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控制系統中得到廣泛應用。閥芯導向面積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。

ZJHPFW氣動波紋管襯氟單座調節閥執行機構
型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧范圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4” 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
執行機構：

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45
有效面積cm2	350	350	560	900
行程mm	16	25	40	60
彈簧范圍KPa	20～100(標準):40～200; 80～240; 20～60; 60～100

允許壓差：

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

ZJHPFW氣動波紋管襯氟單座調節閥性能
泄漏量:小于閥額定容量的0.01% 回差:帶定位器：小于全行程的1% 基本誤差:帶定位器：小于全行程的±1% 注：采用標準的V型聚四氟乙烯可調范圍 30：1 Kv值和行程

公稱通徑	G3/4						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10
